一、概述

1.1  常規用途

直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

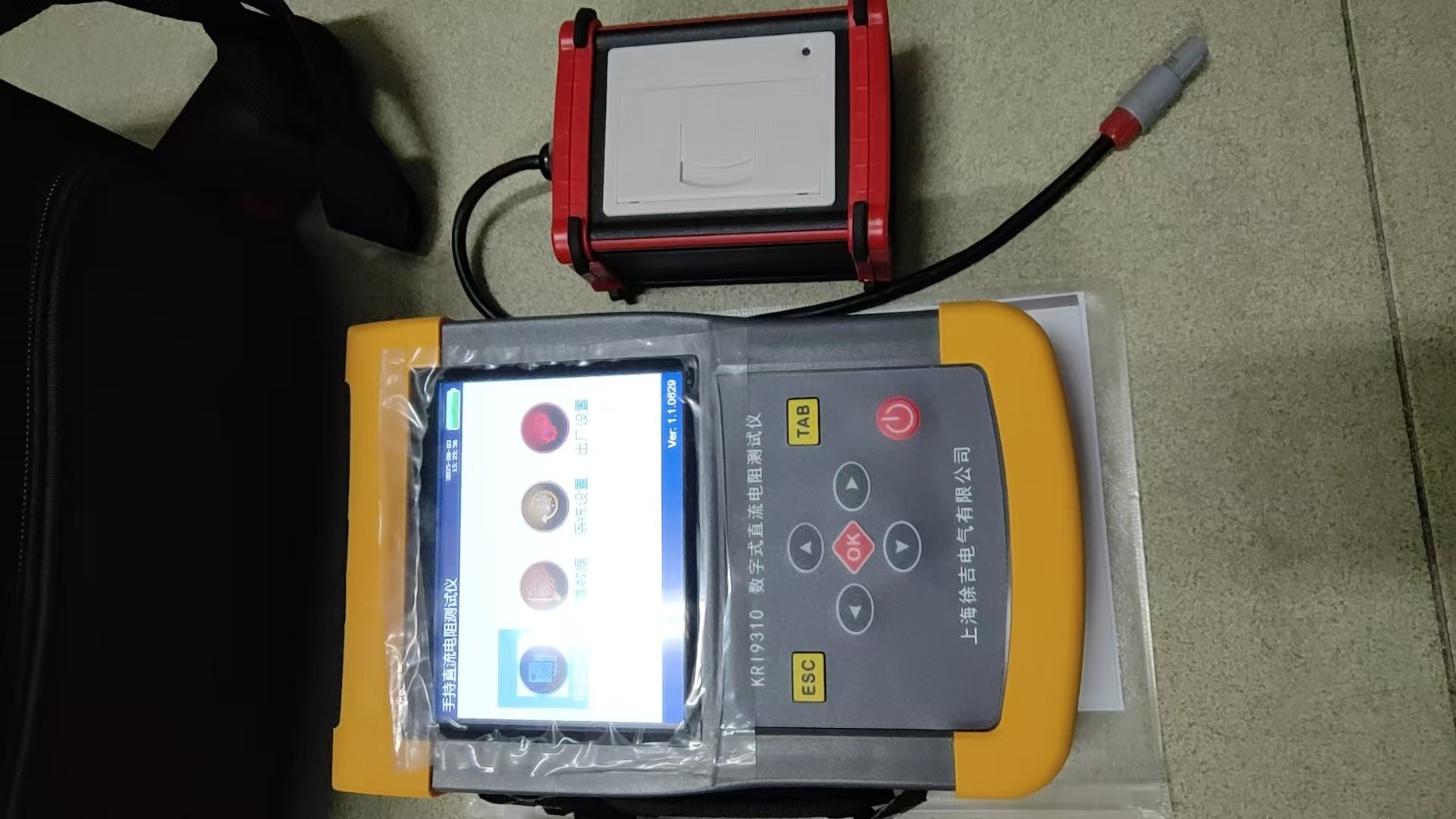

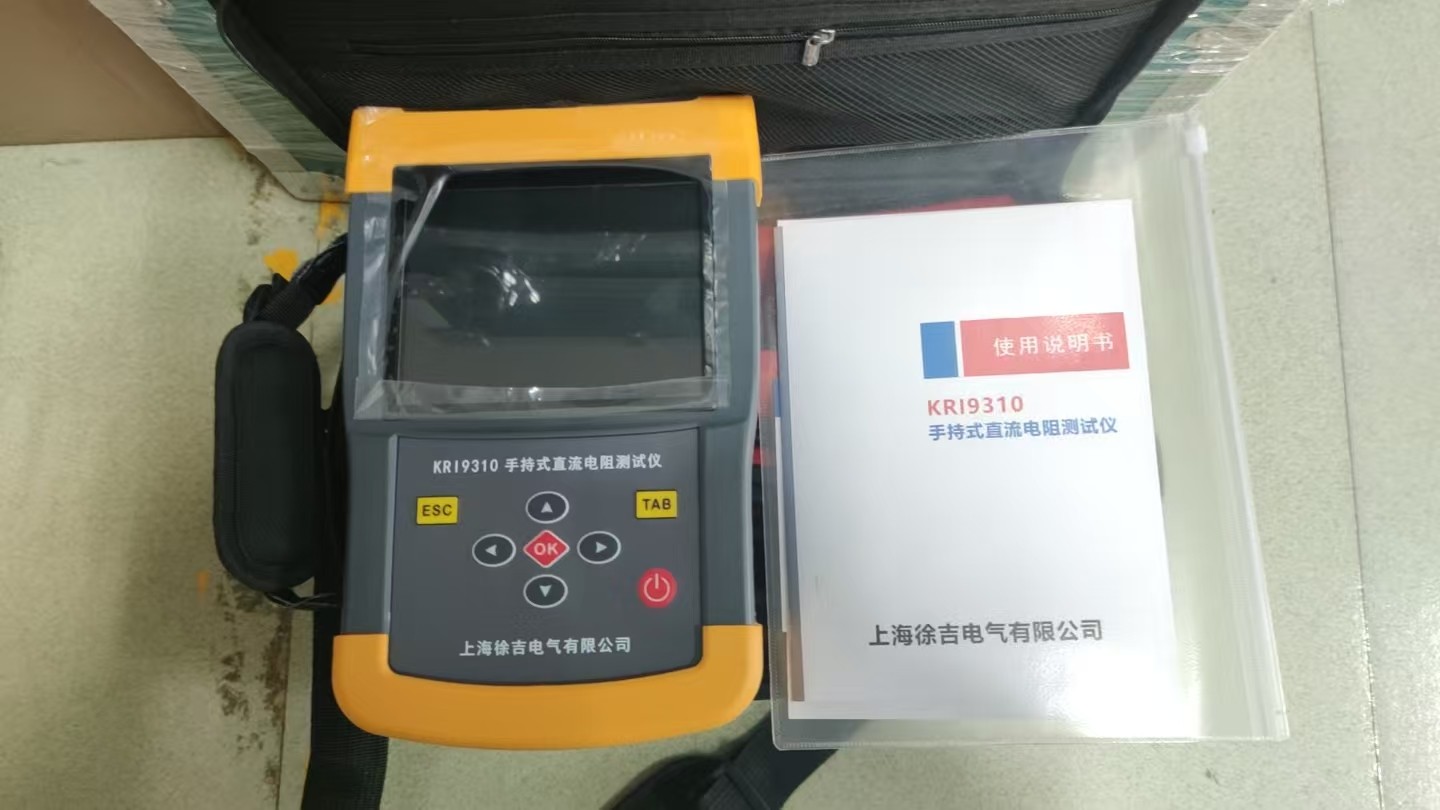

為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款工具化KRI9310手持式直流電阻測試儀。本儀器是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

1.2  安全事項

1. 本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。

2. 使用本儀器前一定要認真閱讀本手冊。

3. 儀器的操作者應具備一般電氣設備或儀器的使用常識。

4. 本儀表屬高精密儀表，應避免劇烈振動。

5. 對本儀器的維修、維護和調試應由專業人員進行。

6. 測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。

7. 測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。

8. 在測試過程中，禁止拆卸和移動測試夾和供電線路。

1.3  依據標準

KRI9310手持式直流電阻測試儀依據的相關標準如下表所示：

二、產品信息

2.1  突出優勢

1.  儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。

2. 儀器提供6檔輸出電流選擇，最大可以輸出10A電流。

3.  內置大容量鋰電池，便于現場操作，可連續工作8小時以上。

4. 測量范圍寬（0-50KΩ），適用于變壓器、互感器、電抗器、發電機、  電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。

5. 本儀器帶有萬年歷、99組數據存儲、手動溫度換算等功能，關機不丟失數據。

6. 菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。

7.  本機具有音響放電報警，放電指示清晰，減少誤操作。

8.  本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。

9. 具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反 電勢保護電路使之具抗拉弧能力。

10. 圖形界面、直觀簡潔、支持中英文切換。

1. 4、 技術指標

3.1  試品接線

把被測試品通過專用測試線與本機的接線柱連接，連接牢固，防止虛接。

儀器接線見下圖：將紅色測試線插桿接到I+上， 插桿接到V+上，測試鉗夾到試品一端，將黑色測試線插桿接到I-上，插桿接到V-上，測試鉗夾到試品另一端。

1. 在測試過程中，若檢測到測試線接觸不良故障時，儀器會提示IX=0無電流輸出；若檢測到內部溫度過高時，會彈出警告提示框，并停止測量。

2. 在待機界面下，設置好電流檔位鍵，選擇“5mA、100mA、300mA、1A、5A、10A"，注意電流檔位后面附注量程范圍，確定測試時設置電流、環境溫度、有無銅補等信息是否正確，按TAB鍵移動光標到“開始/停止"處，儀器進入測試狀態。

3. 開始測試時，狀態會顯示“充電中…"過幾秒鐘之后，顯示“正在測試中…"這時說明充電完畢，進入測試狀態，數據穩定后，就會顯示所測試品的阻值。

4. 測試完成后，儀器自動跳出“測試結果"對話框，移動“向左、向右"箭頭鍵，選擇“退出（不保存數據）"和“保存數據"，自動本機存儲。

注：若設置時，已輸入試品的當前溫度，并選定“有銅補"，儀器就會自動顯示試品阻值及換算到75℃時的阻值，

5. 在主界面中，選定查看數據，按“確認"鍵，進入數據瀏覽界面。

6. 在此界面，移動“向左、向右"箭頭鍵，選擇“退出"和“導出數據"，此時插入U盤，出現“U盤掃描中…"儀器將導出存儲所有數據。

7. 在主界面中，選定系統設置，按“確認"鍵，進入系統設置界面。

8. 在此界面，進行“時間設置"和“語言設置"。通過按“向左、向右"箭頭鍵移動光標，按“向上、向下"箭頭鍵修改設置參數。

9. 在主界面中，選定出廠設置，按“確認"鍵，進入出廠設置界面。

10. 工廠模式，需要密碼操作，不對用戶開放

3.3  停止測試

按“確認"鍵停止測試，儀器電源自動與繞組斷開，同時放電，音響報警，這時顯示屏回到測試界面，可通過選擇不同的電流檔位鍵進入測試，放電音響結束后，可重新接線進行下次測量，或拆下測試線結束測量。

注：無操作15分鐘，儀器將會自動關機。

3.4  儀器充電

當電池電量顯示不足時，請關閉電源開關，將充電器插入充電插孔即可充電。充電器指示燈紅色表示正在充電。當充電指示燈變?yōu)榫G色表示電池充電完成。不要對電池過度放電，否則將有損電池。

特別提示：

1. 長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池！

2. 嚴禁使用非本公司專用的電源適配器對儀器進行充電，否則可能引起爆炸?。?！

四、注意事項

1.在測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。

2.有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。

3.拆線前，一定要等放電結束后，報警聲停止，再進行拆線。

4.選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。

5.測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。

6.測試過程一直顯示“充電中. . . . "出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，應檢查線路是否存在開路現象。

7.測試過程中如果電量不足，可連接充電器進行應急測試。

出現上述問題不能自行解決時，請及時與我們聯系

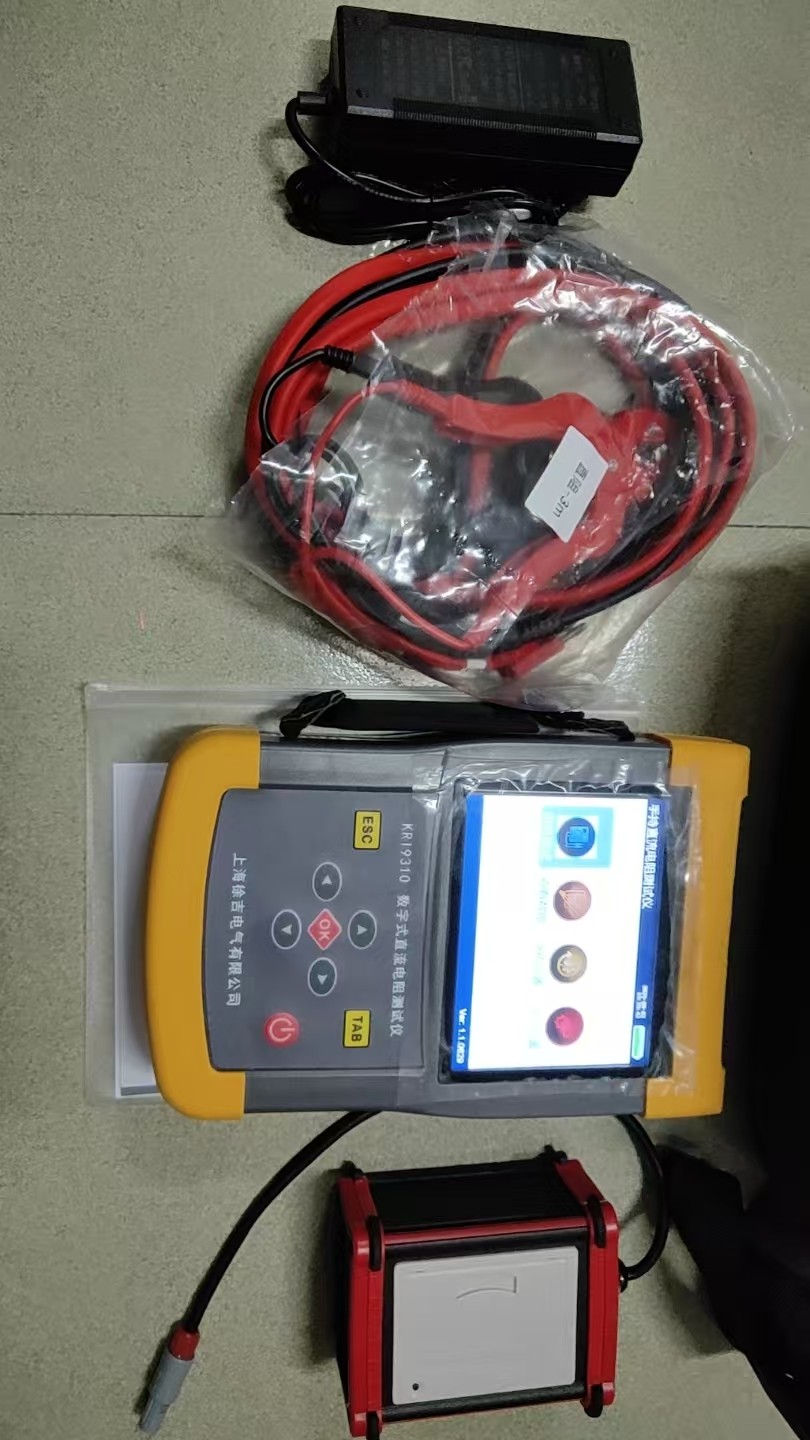

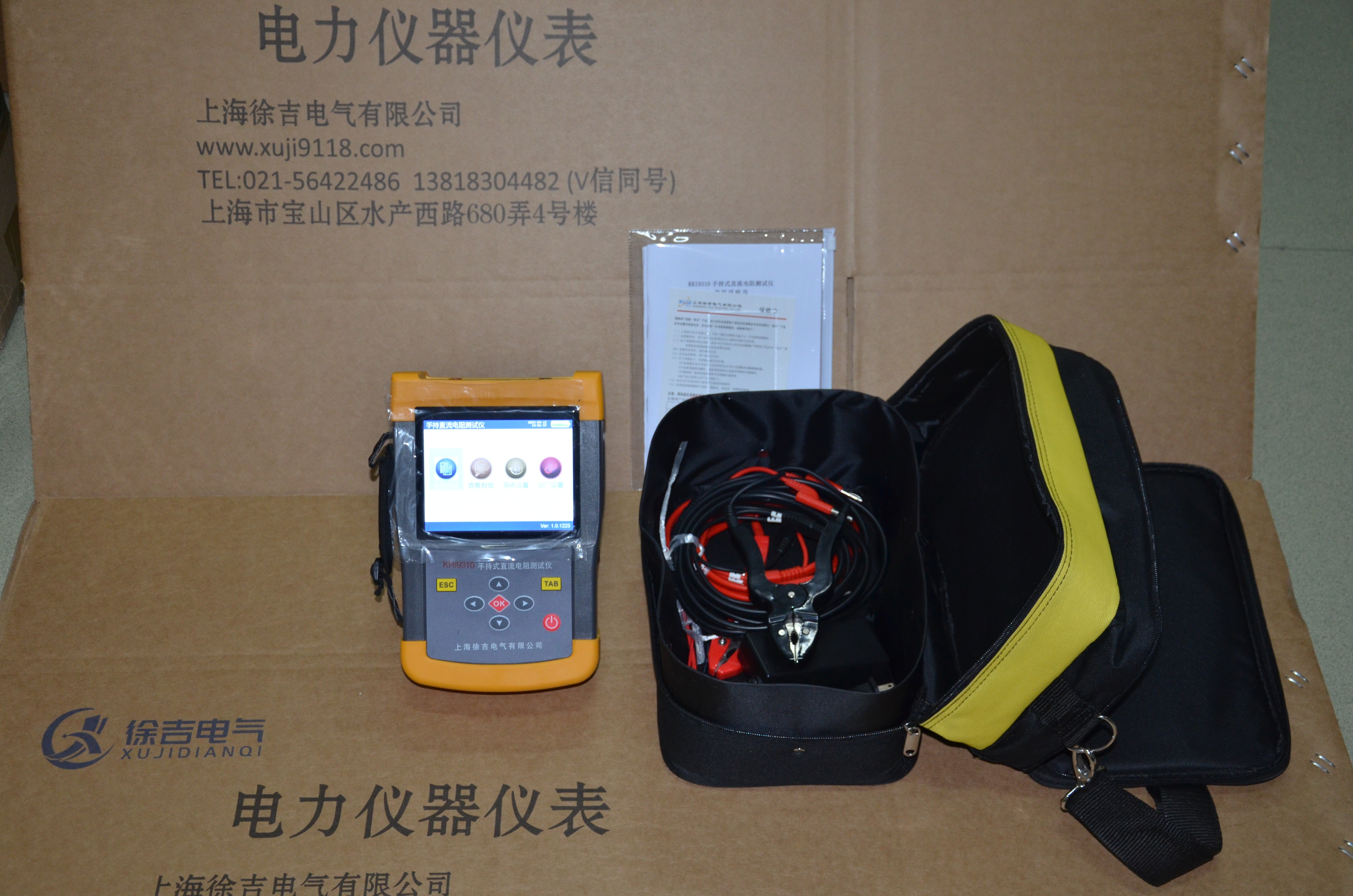

五、供貨范圍
